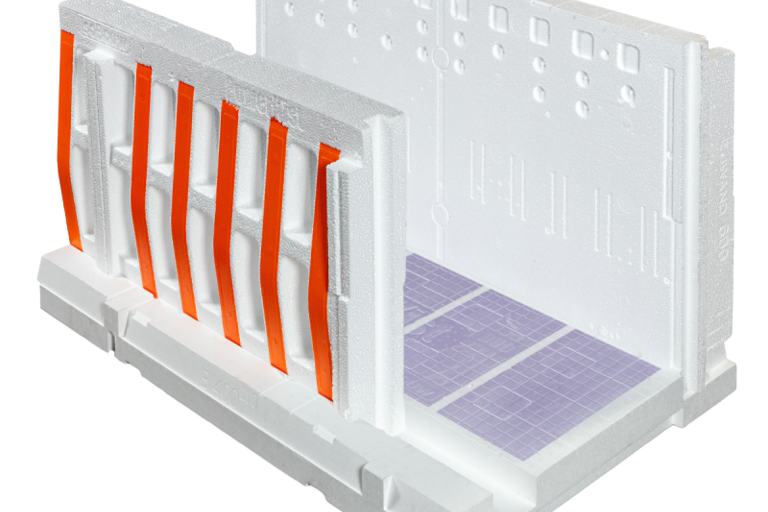

PowerKist (XL) funderingsbekisting

Funderingsbekisting met gewapende kracht

Bekijk in de video hoe je bij paalfunderingen snel en eenvoudig een blijvende bekisting maakt met de PowerKist.

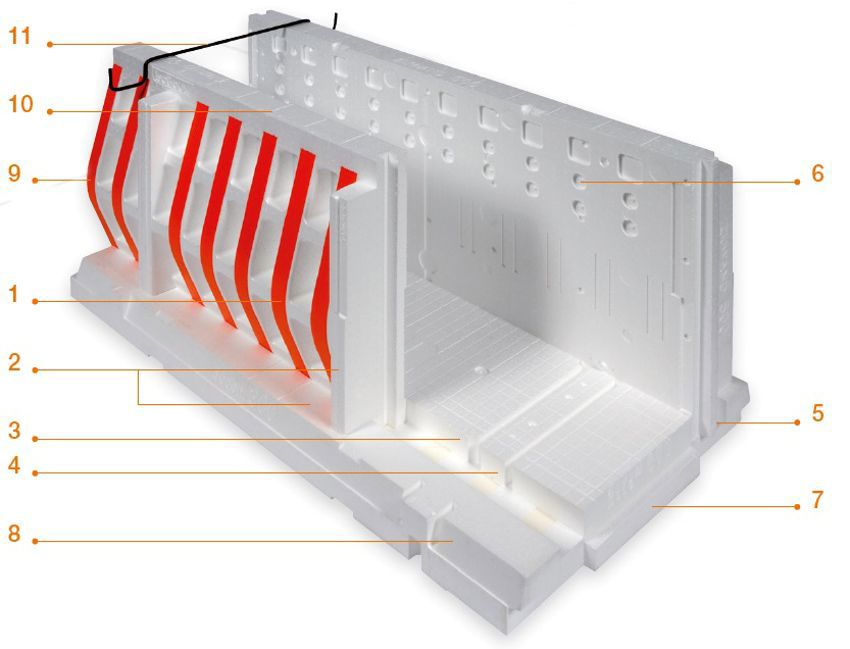

De succesfactoren voor een betere kwaliteit en meer verwerkingssnelheid

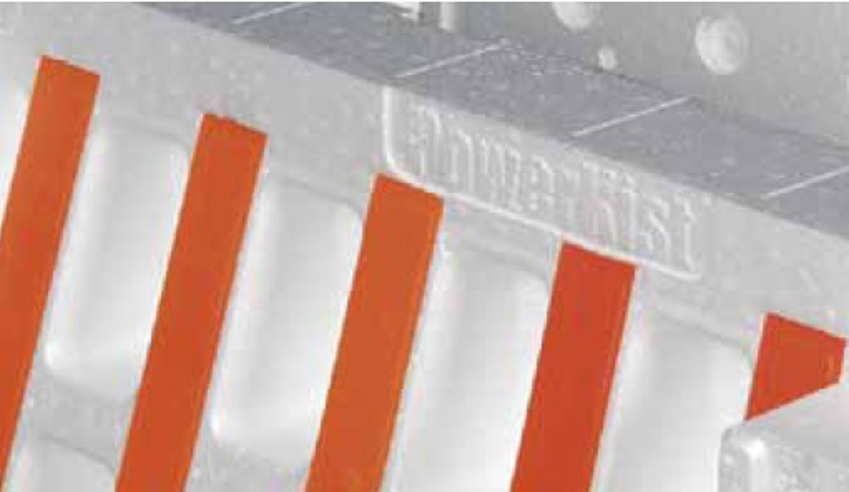

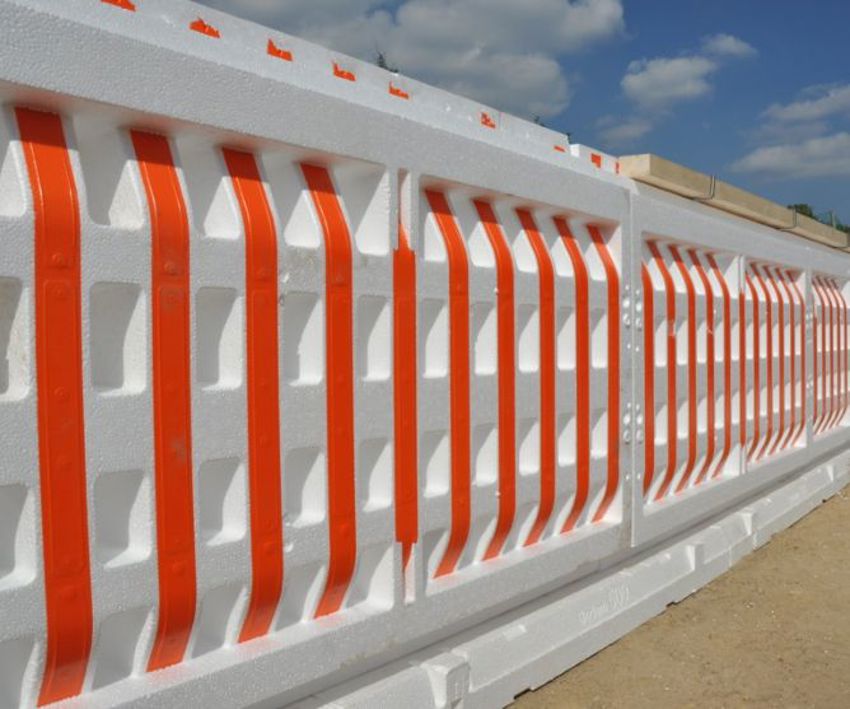

1. Geïntegreerde PS-stroken in de bodemplaten en zijwanden > de sterkste EPS funderingsbekisting > géén klappers.

2. Driedelig:

• Eenvoudig en snel verwerkbaar > snelle bouwtijd.
• Eenvoudige plaatsing van wapening > de meest arbo-vriendelijke kist.
• Compacte aanlevering > logistiek gemak op de bouwplaats.

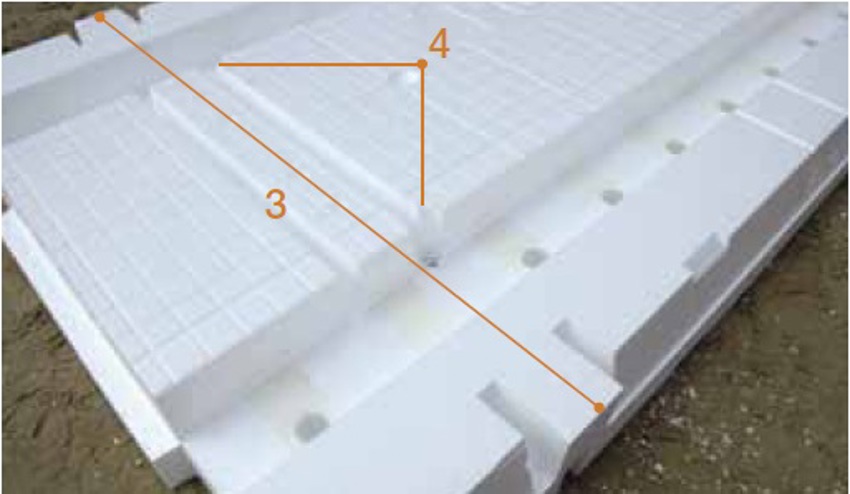

3. Hoeken zijn zeer eenvoudig met normale bodemplaten en zijwanden te maken dankzij een eenvoudig verwijderbare afritsstrook > geen aparte hoekstukken nodig.

4. Met handig geïntegreerde piketgaten > snelle uitlijning van de kist op de betonmaat (GPS-positionering).

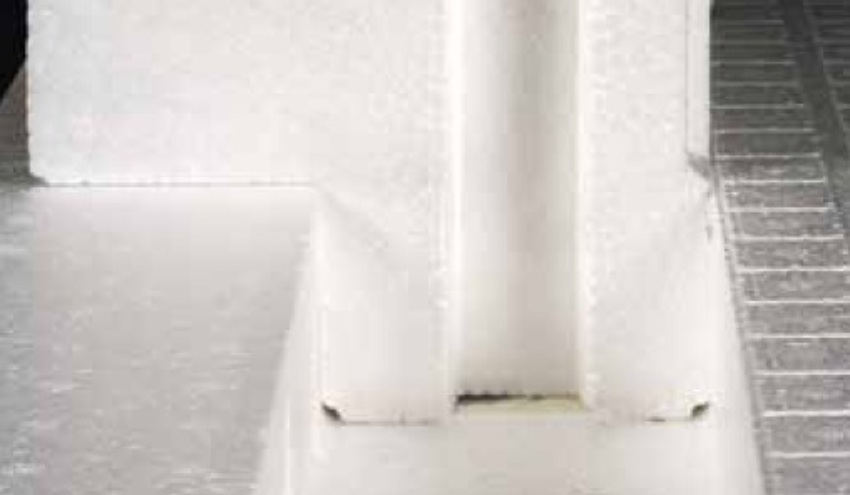

5. Een gesloten systeem door de messing-groefaansluiting > geen wegvloeiend betonwater > betere betonkwaliteit.

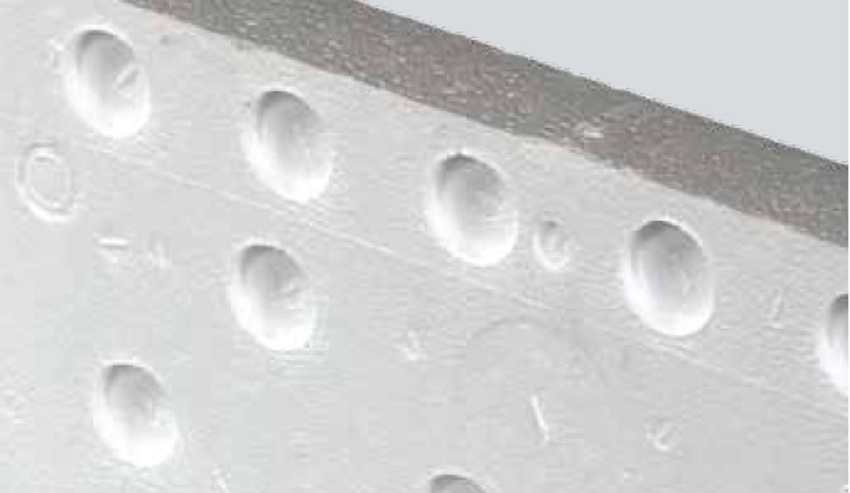

6. Een funderingsbekisting met taps toelopende uitsparingen > een optimale betonhechting.

7. Extra centreervoorziening > geen verschuivingen.

8. Een afgeschuinde bodemplaat > betere beloopbaarheid.

9. Gemakkelijke verplaatsing op de bouwplaats. Geen hoge obstakels omdat je de losse zijwanden pas aanbrengt na het plaatsen van de wapening.

10. Handige maataanduiding.

Een snel verwerkbare funderingsbekisting die kosten bespaart

De PowerKist (XL) is onverslaanbaar in verwerkingssnelheid. Naast de eenvoud en snelheid van plaatsing van een driedelig systeem, heb je in tegenstelling tot andere systemen geen aanvulling met zand nodig. Bovendien kun je werkzaamheden zoals het vlechten van de wapening, het plaatsen van afstandhouders en het aanbrengen van sparingen veel sneller uitvoeren.

Toepassingsgebied PowerKist (XL) funderingsbekisting

De funderingskist is toepasbaar als verloren bekistingssysteem van funderingsbalken bij paalfunderingen in de utiliteits- en woningbouw.

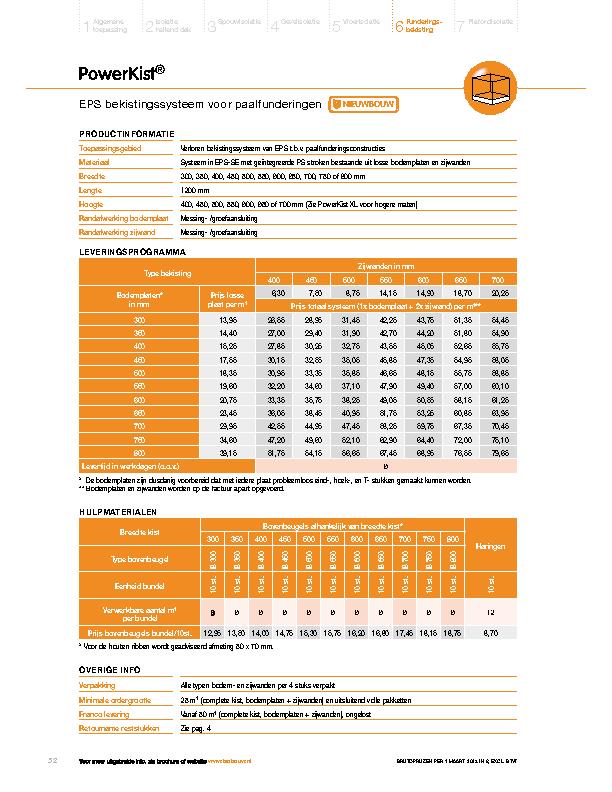

Bijna 100 maten EPS bekisting met PowerKist en PowerKist XL

PowerKist	PowerKist XL

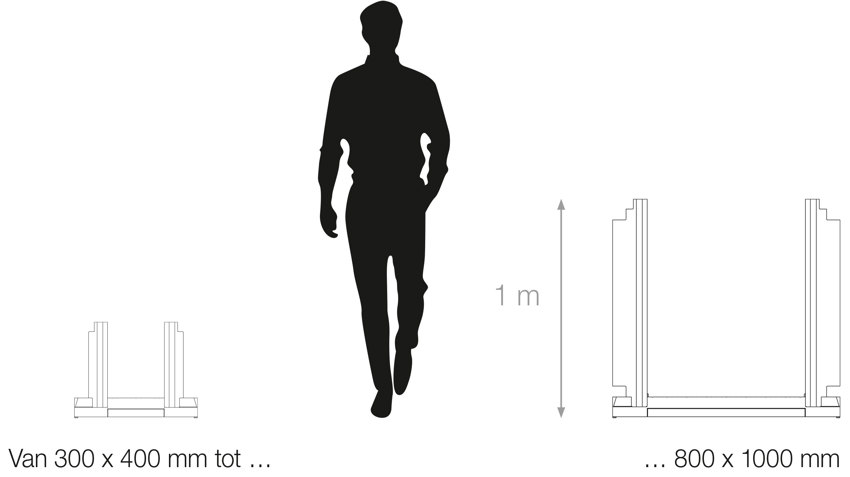

Het assortiment EPS bekisting van BEWI IsoBouw bestaat uit maar liefs 98 maten. Deze variëren van een breedte/lengtemaat van 300 x 400 mm bij de PowerKist tot 800 x 1000 mm bij PowerKist XL. Deze grotere funderingsmaat is uniek in de markt. BEWI IsoBouw is dankzij innovatieve productietechnieken als enige in staat om de EPS-bekisting dusdanig sterk te maken dat deze bestand is tegen de extreem hoge
betonbelasting.

Kwaliteit dankzij uitgebreide research

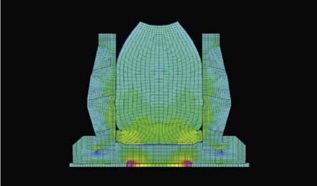

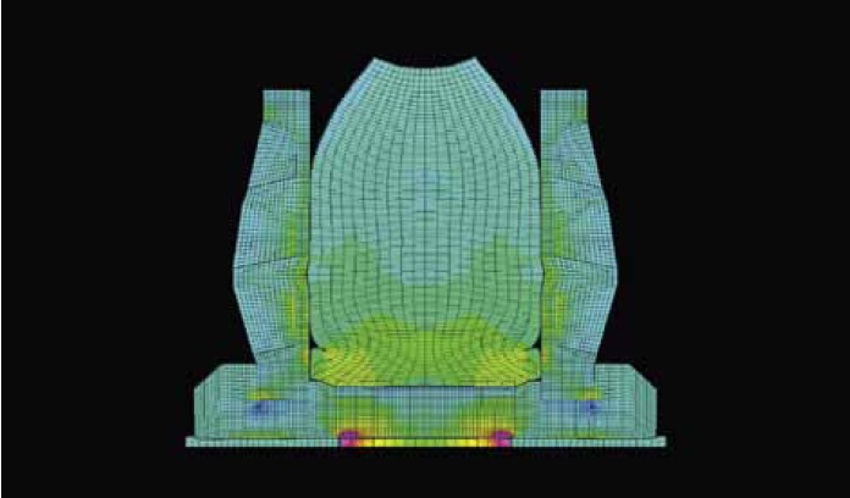

De PowerKist (XL) funderingsbekisting onderwerpt BEWI IsoBouw regelmatig aan diverse proeven. Daarbij wordt onder meer gebruik gemaakt van moderne simulatietechnieken om de prestatie van de funderingskist te perfectioneren. Maar BEWI IsoBouw doet ook proeven die de dagelijkse praktijk op de bouw zo realistisch mogelijk nabootsen. Het resultaat: De best functionerende funderingskist waarop je kunt vertrouwen.

Een funderingskist voor paalfunderingen met bewezen prestaties

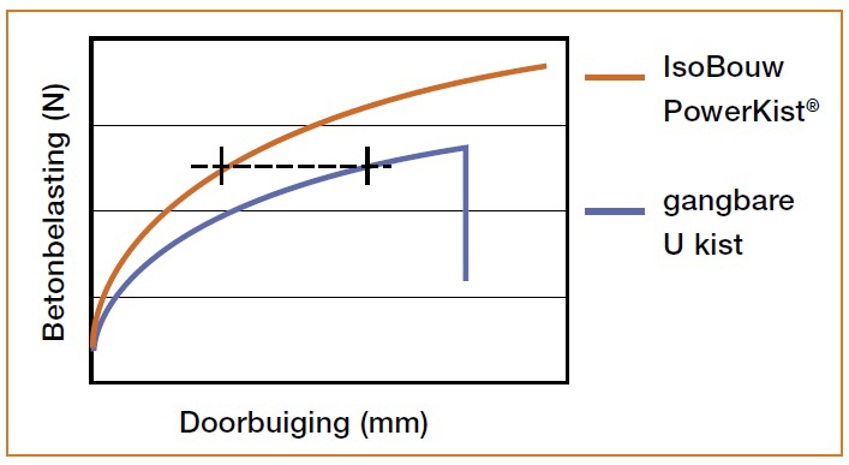

Vergelijkend onderzoek tussen de PowerKist en andere systemen levert het bewijs: De PowerKist heeft een aanzienlijk geringere doorbuiging bij dezelfde betonbelasting en is veel beter bestand tegen een hogere drukbelasting (zie grafiek).

PowerKist: Snel een eenvoudig verwerkbare EPS funderingsbekisting

Bekijk hoe eenvoudig deze funderingskist toegepast wordt.

Tips voor verwerking

De PowerKist is veilig, eenvoudig en arbovriendelijk te verwerken zonder beschermende hulpmiddelen. Deze funderingsbekisting is het voorkeursysteem van de Stichting Arbouw.

• "Gebruik bij polystyreenbekisting bekisting met losse zijwanden. Hierbij zijn de stapelhoogten aanzienlijk lager en de wapening kan met veel minder inspanning sneller geplaatst worden dan bij de bekisting in de gesloten U-vorm".
• "Schrijf in het bestek bekisting met losse wanden voor. Gebruik bij het plaatsen van wapeningsconstructie in de bekisting altijd een kraan".

Je kunt hier de volledige verwerkingsvoorschriften voor de PowerKist funderingsbekisting en de aanvullende instructies voor de PowerKist XL downloaden met duidelijke stapsgewijze instructies. Bij iedere levering wordt bovendien een verwerkingsvoorschrift meegeleverd.

De verschillende verwerkingsfases in beeld:

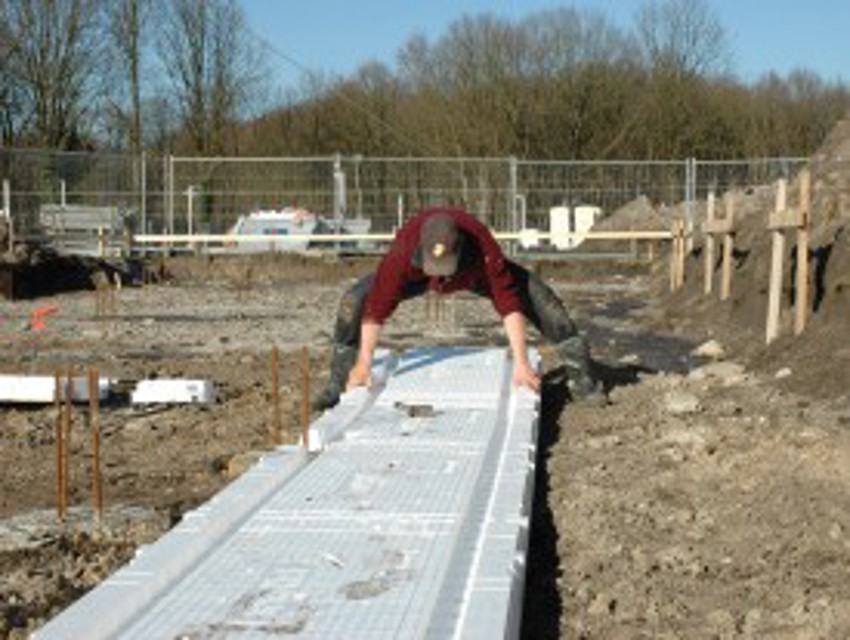

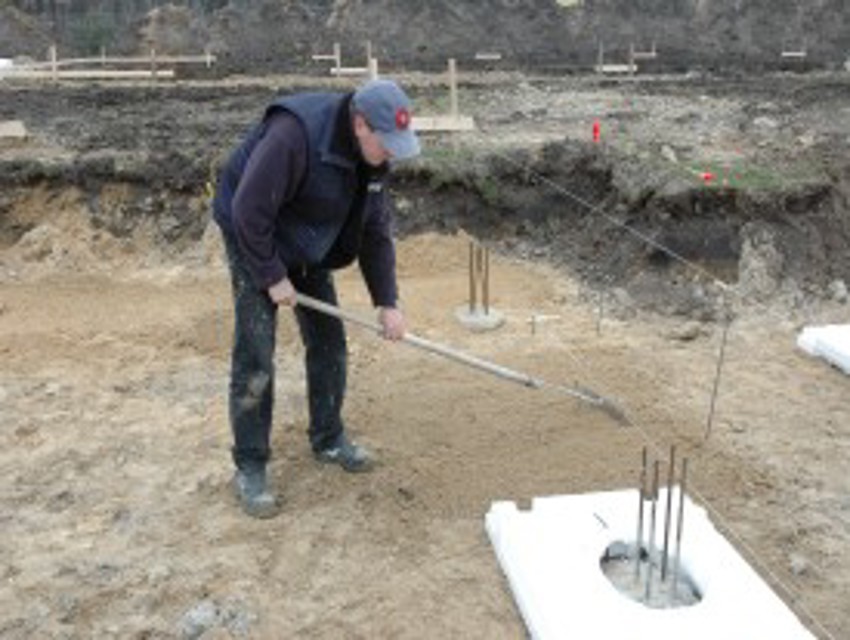

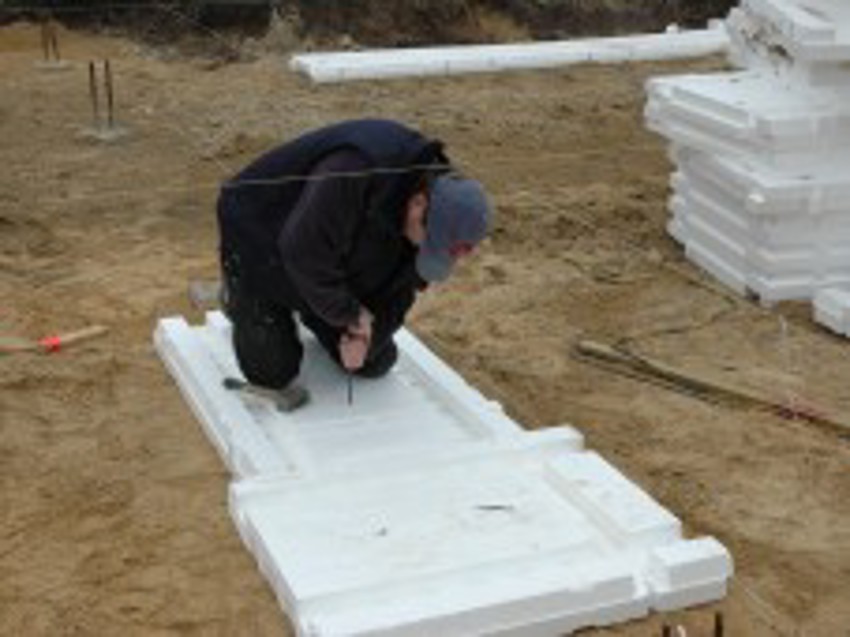

1: Zodanig egaliseren en verdichten van het zandbed dat de bodemplaten voldoende worden ondersteund	2: Stellen en vastzetten van eind-, hoek- en T-stukken	3: Opvullen met rechte bodemplaat en vastzetten. Sparingen aanbrengen

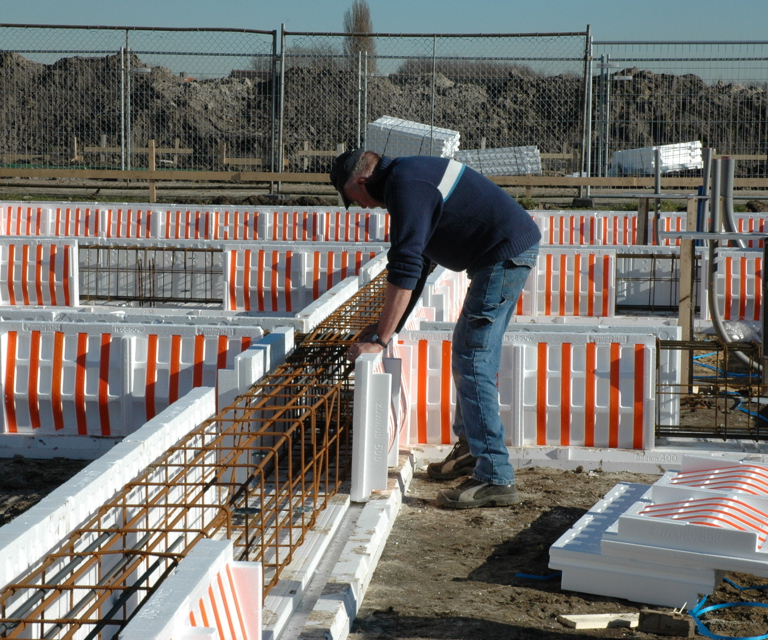

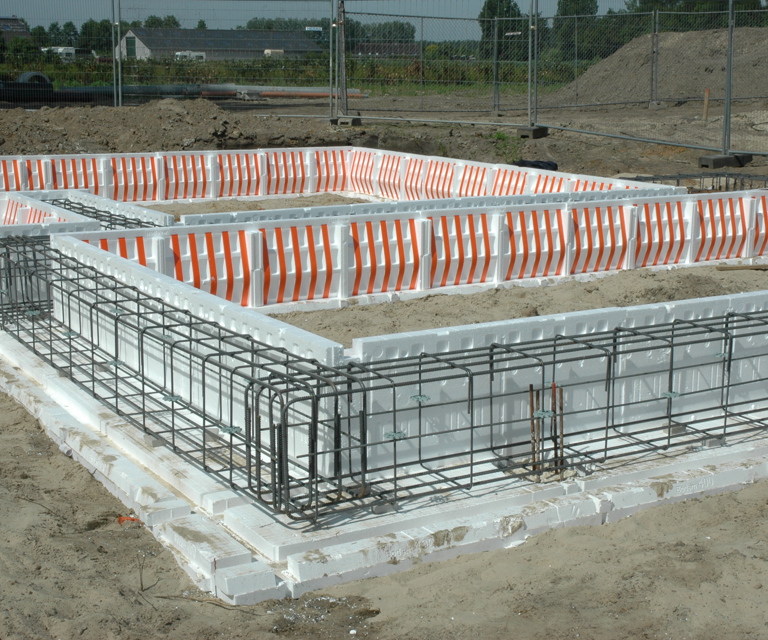

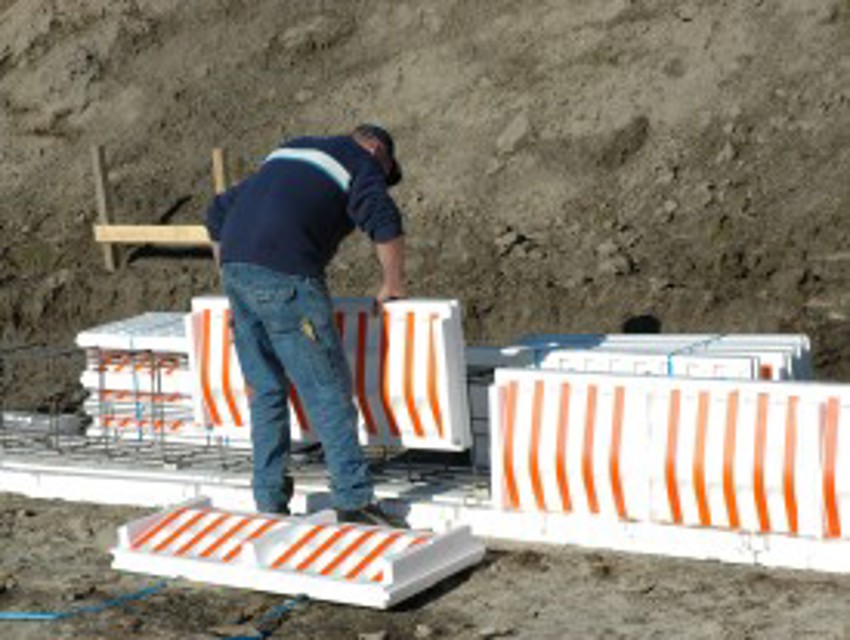

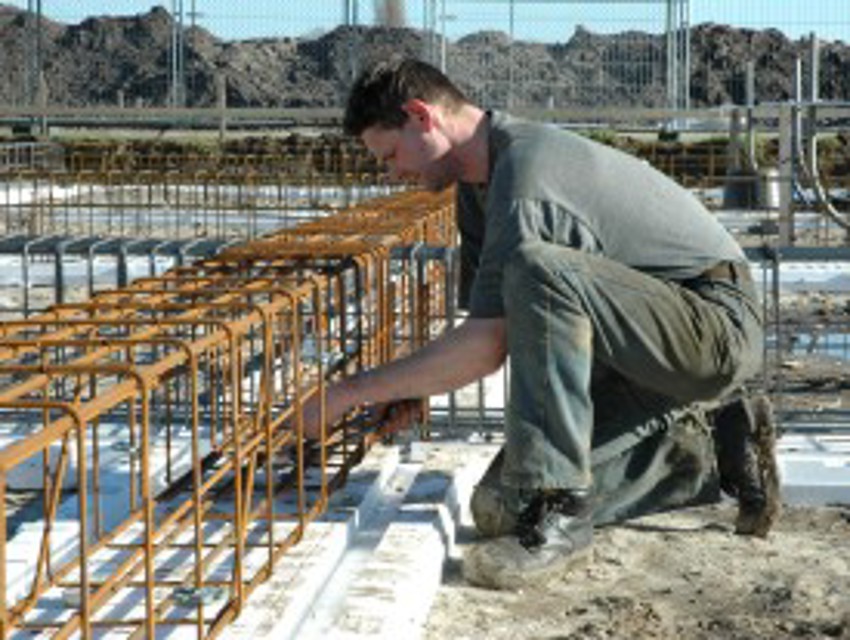

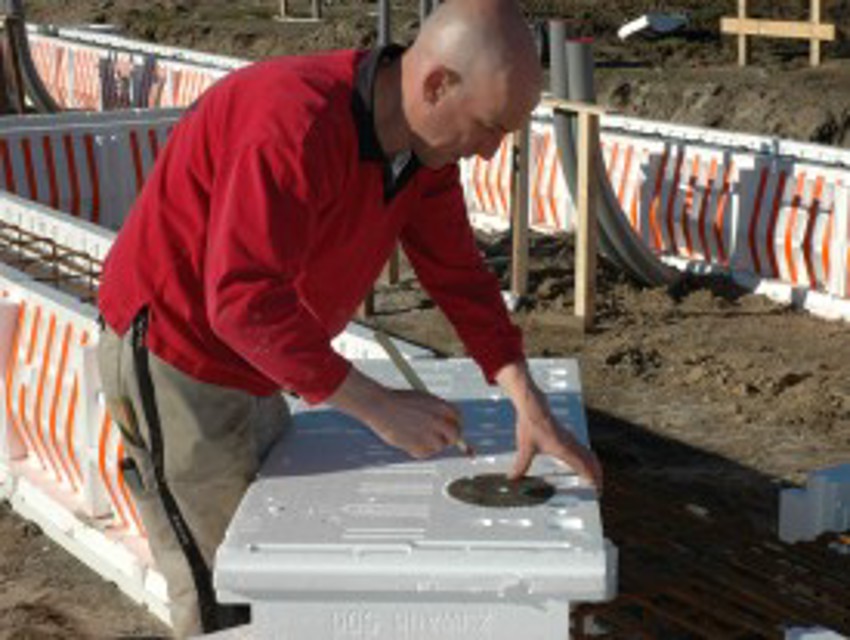

4: Wapening plaatsen en afstandhouders aanbrengen die voldoende betondekking geven en geschikt zijn voor isolatie of zachte ondergrond	5: Eventueel sparingen maken	6: Zijwanden plaatsen

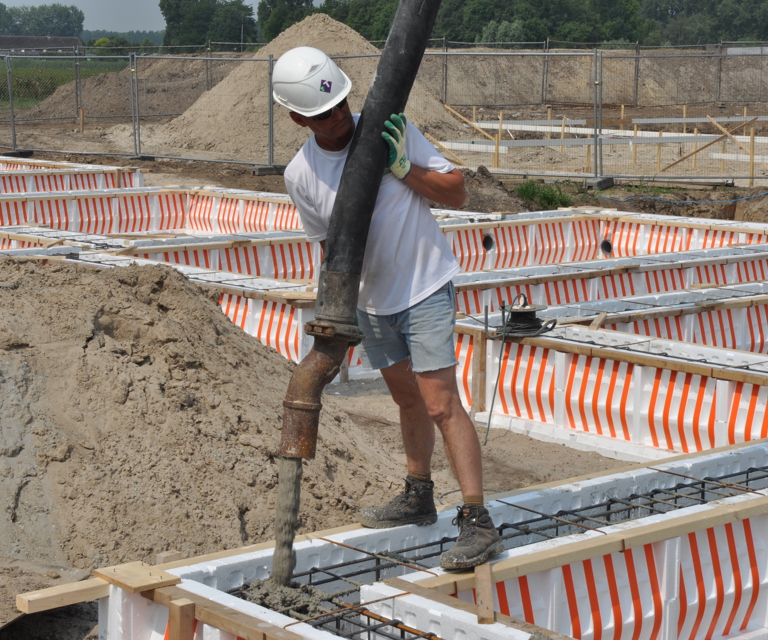

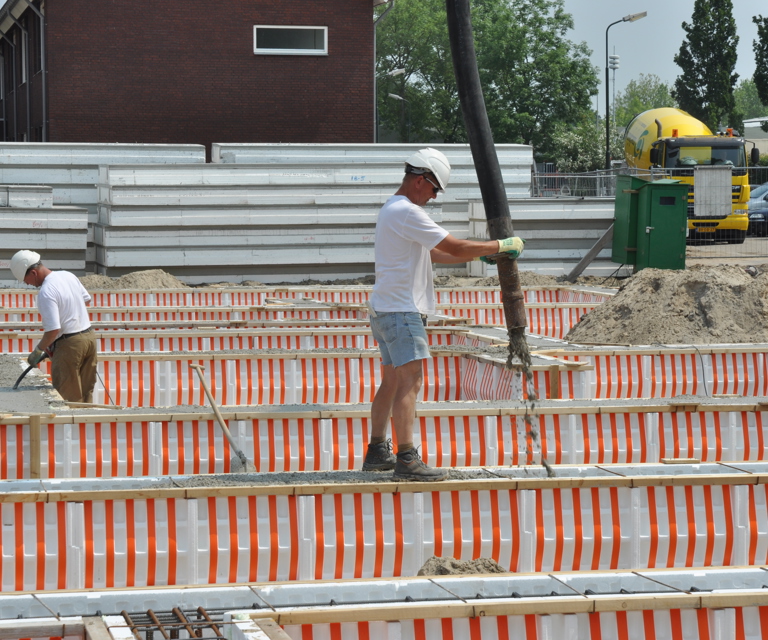

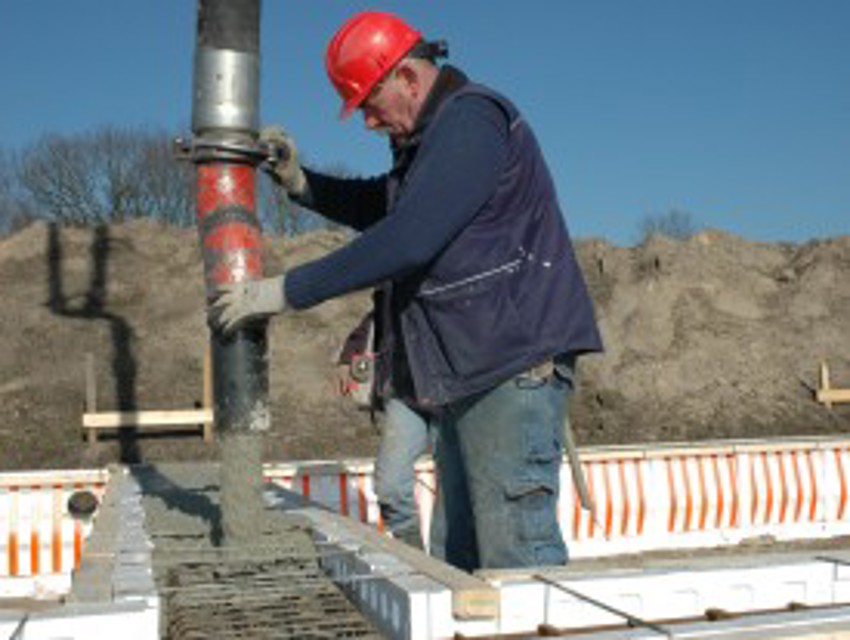

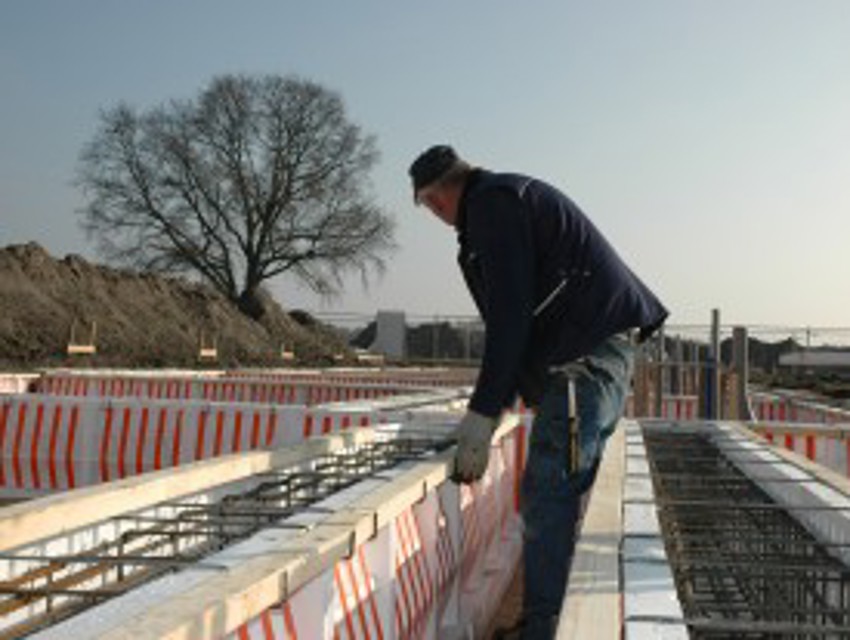

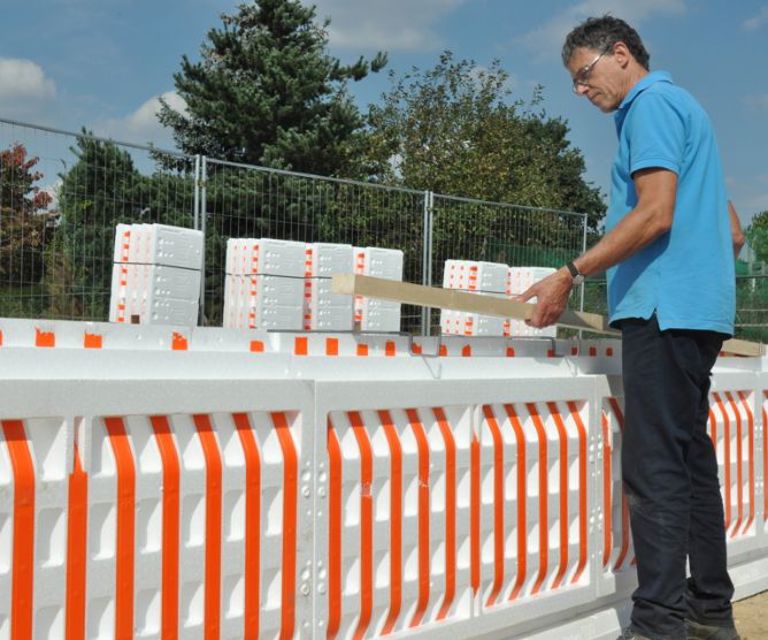

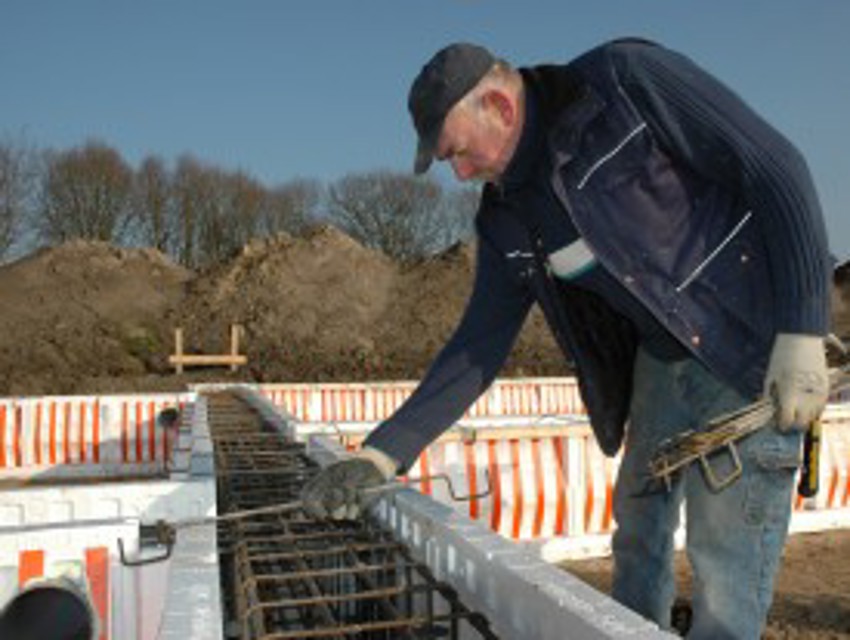

7: Bovenbeugels aanbrengen, ca. 600 mm h.o.h.	8: Houten ribben (afm. 50x70 mm) in bovenbeugels leggen en klampen bij hoeken	9: Beton storten

Aanvullende werkzaamheden bij de toepassing van de PowerKist XL:

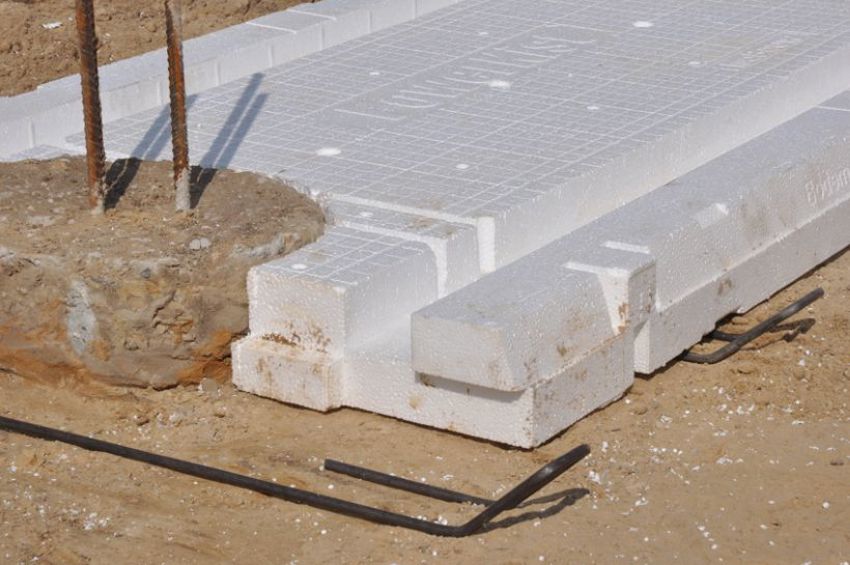

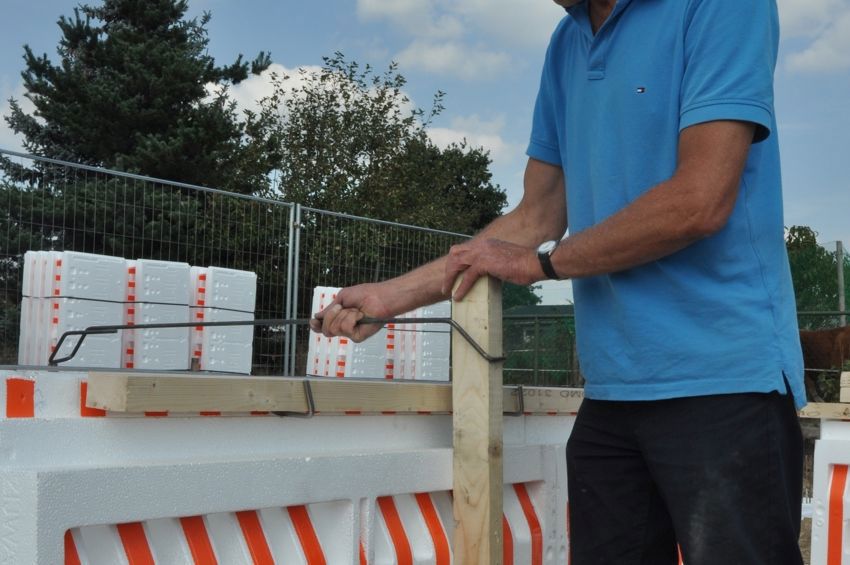

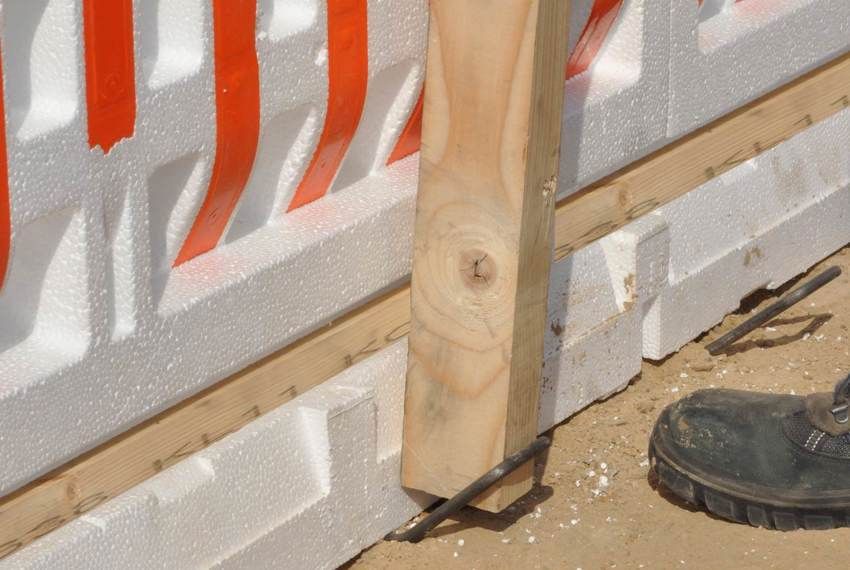

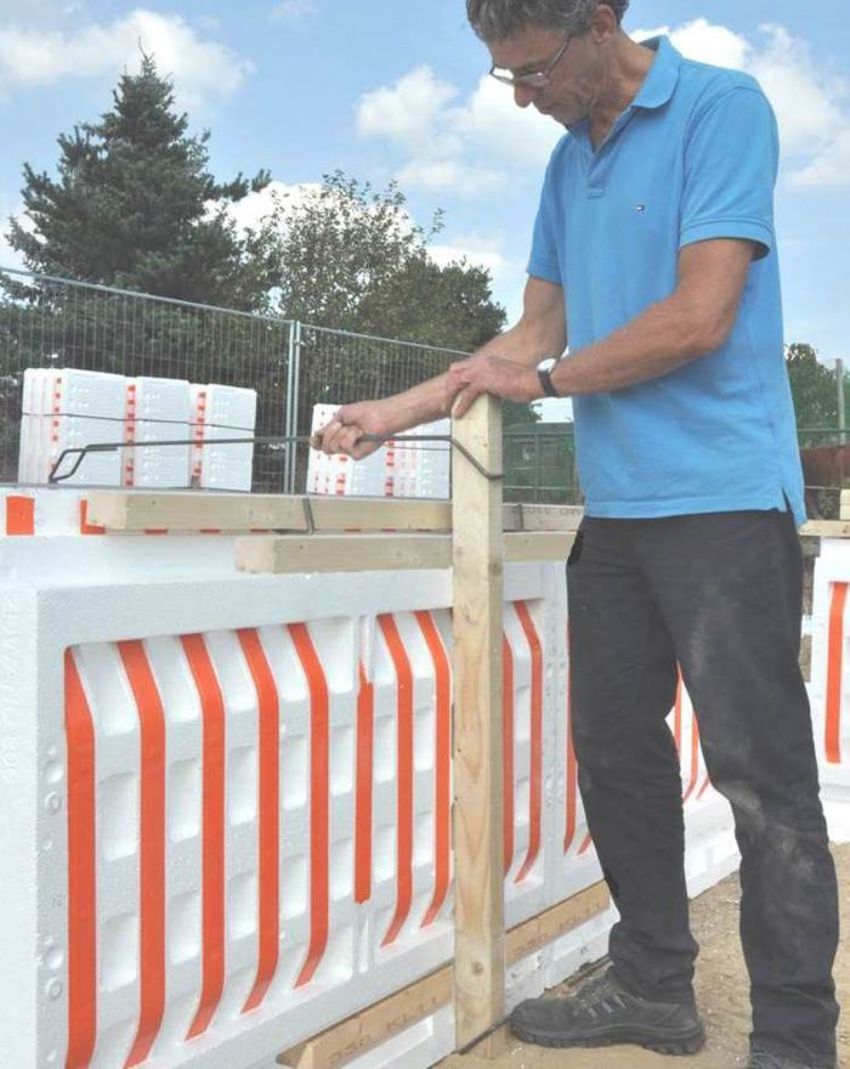

Bij o.a. paalkop-sparingen en doorvoeren door de zijwand XL-beugels onder de bodemplaat plaatsen	Een houten regel plaatsen in de XL-beugel aan de onderzijde	Ook aan de bovenzijde een XL-beugel toepassen voor de bevestiging van de houten regel

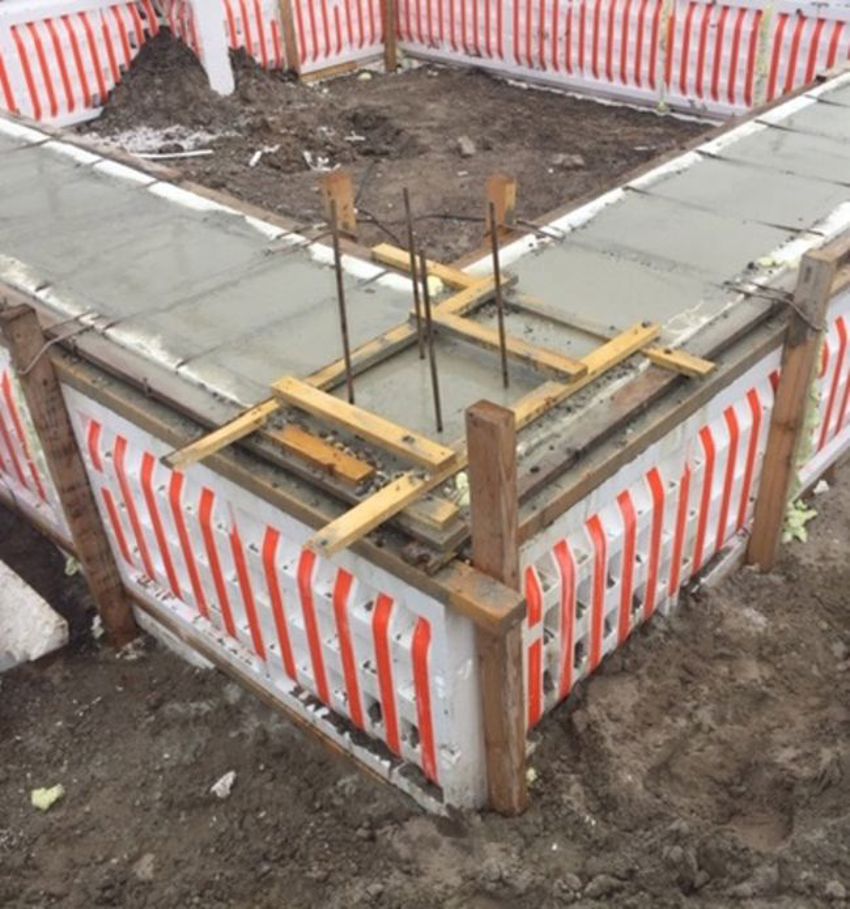

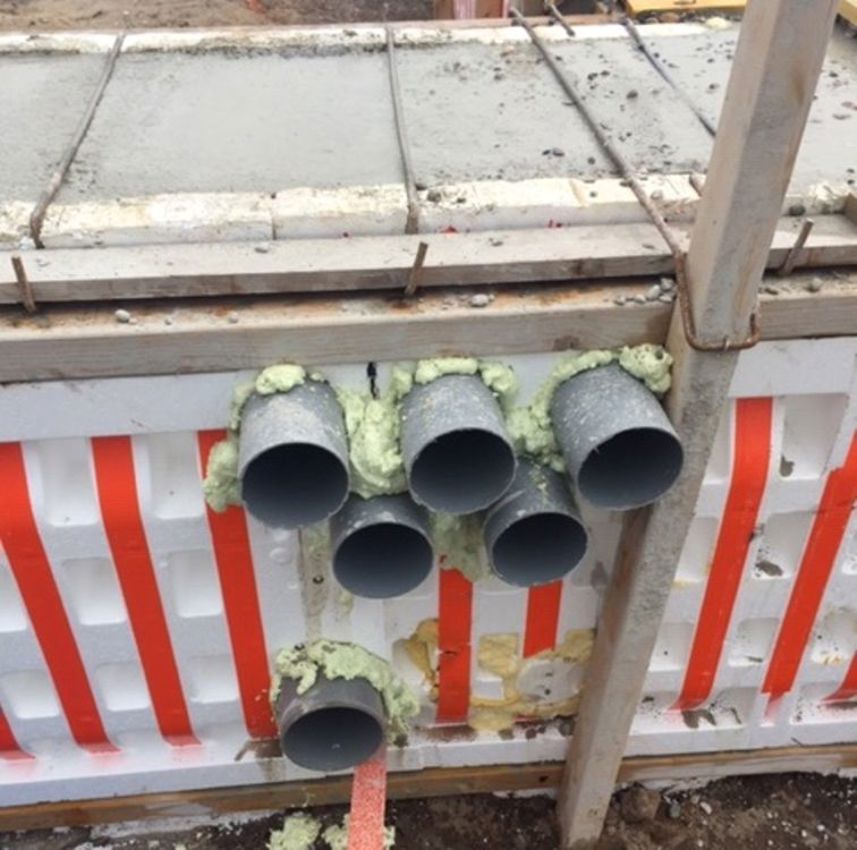

Voorbeeld van een totale versteviging bij een paalkop-sparing	Voorbeeld van een versteviging bij doorvoeren door de zijwand	Ook bij hoek-, T- en eindstukken met de XL-beugels en houten regels de kist verstevigen (zie het verwerkingsvoorschrift voor uitgebreide instructies)

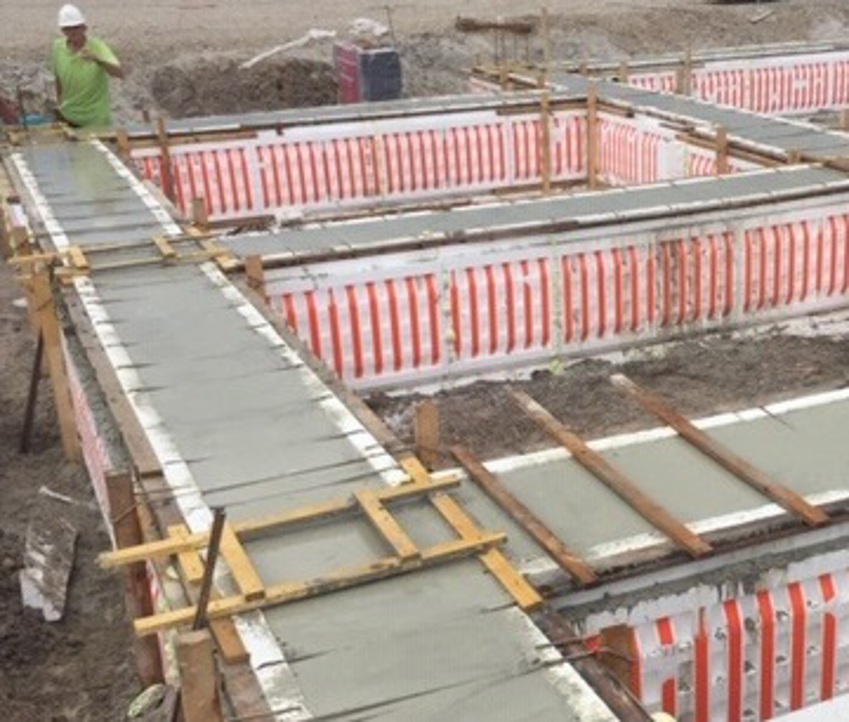

Voorbeeld van een versteviging bij T-stukken

IKC Meester Verwers te Zoetermeer

“Als je dit systeem eenmaal ervaren hebt, wil je echt niets anders meer”.

Aannemer: Blanksma Bouw uit Alphen ad Rijn
Producttoepassing: PowerKist en PowerKist XL

Door onder meer de nieuwe BENG-eisen is er bij dit project gekozen voor een isolerende bekisting en niet voor een traditionele houten bekisting. In dat geval was de productkeuze van Blanksma Bouw voor de PowerKist niet moeilijk. Gevraagd naar een onderbouwing van deze productkeuze zegt uitvoerder Jeroen Wassink van Blanksma Bouw:

“Wij werken eigenlijk altijd met de PowerKist. Als je dit systeem eenmaal ervaren hebt, wil je echt niets anders meer. Bij de verwerking van PowerKist slaan wij eerst bruggetjes op hoogte. Daar tussen wordt tot aan de bovenkant van de bruggetjes zand aangevuld. Bij traditioneel moet je eerst nog een werkvloer van beton storten. Werken met de PowerKist gaat daarom veel sneller”.

“Bij de PowerKist is het erg gemakkelijk dat je eerst de bodemplaten plaats en je vervolgens alle ruimte hebt om het vlechtwerk te doen. Op deze wijze kun je ook veel secuurder het vlechtwerk uitvoeren qua dekking e.d.. De zijwanden worden direct geplaatst nadat de ijzervlechter een deel gereed heeft. Hierdoor win je tijd.

“De PowerKist heeft veel extra handige slimmigheden. Zo kan bij de bodemplaten het hoekdetail gemakkelijk losgetrokken worden voor hoekstukken. Ook handig is de geïntegreerde voorziening om de bodemplaat over je vooraf gemaatvoerde piket heen te schuiven. De kist staat zo direct op de betonmaat uitgelijnd. Er is zelfs een voorziening om de haring doorheen te prikken. Dit zijn slechts enkele voorbeelden waarmee veel handelingen niet gedaan hoeven te worden en extra kosten worden vermeden”.

Een uitdaging bij dit werk was de uitvoering van de poeren in een hoogte van 90 cm. Jeroen Wassink: “Met PowerKist XL kun je in één keer deze hoogte halen. Door de stevigheid van de kist en de beschikbare hoge maten waren de poeren gemakkelijk uit te voeren. Erg behulpzaam zijn de meegeleverde verwerkingsinstructies. Al heb ik nog wel een verbeterpuntje: De uitleg bij de binnenhoek kan nog iets duidelijker”.

De toepassing van EPS past perfect binnen de uitgangspunten van circulair bouwen. EPS kan met behoud van de positieve eigenschappen vele keren gerecycled worden. BEWI IsoBouw biedt verwerkers daarom de mogelijkheid om reststukken weer aan te bieden aan ons. Dit met het oogpunt circulair bouwen te borgen, vervuiling van de omgeving te beperken en hergebruik van grondstoffen te stimuleren.

Retoursysteem Use4ReUse

BEWI IsoBouw biedt met het Retoursysteem Use4ReUse de mogelijkheid om materiaalrestanten van de door ons geleverde producten weer retour te geven. Wil je hier gebruik van maken? Dan kan dat via inzamelzakken of bigbags. Deze zijn te bestellen bij onze afdeling Verkoop.

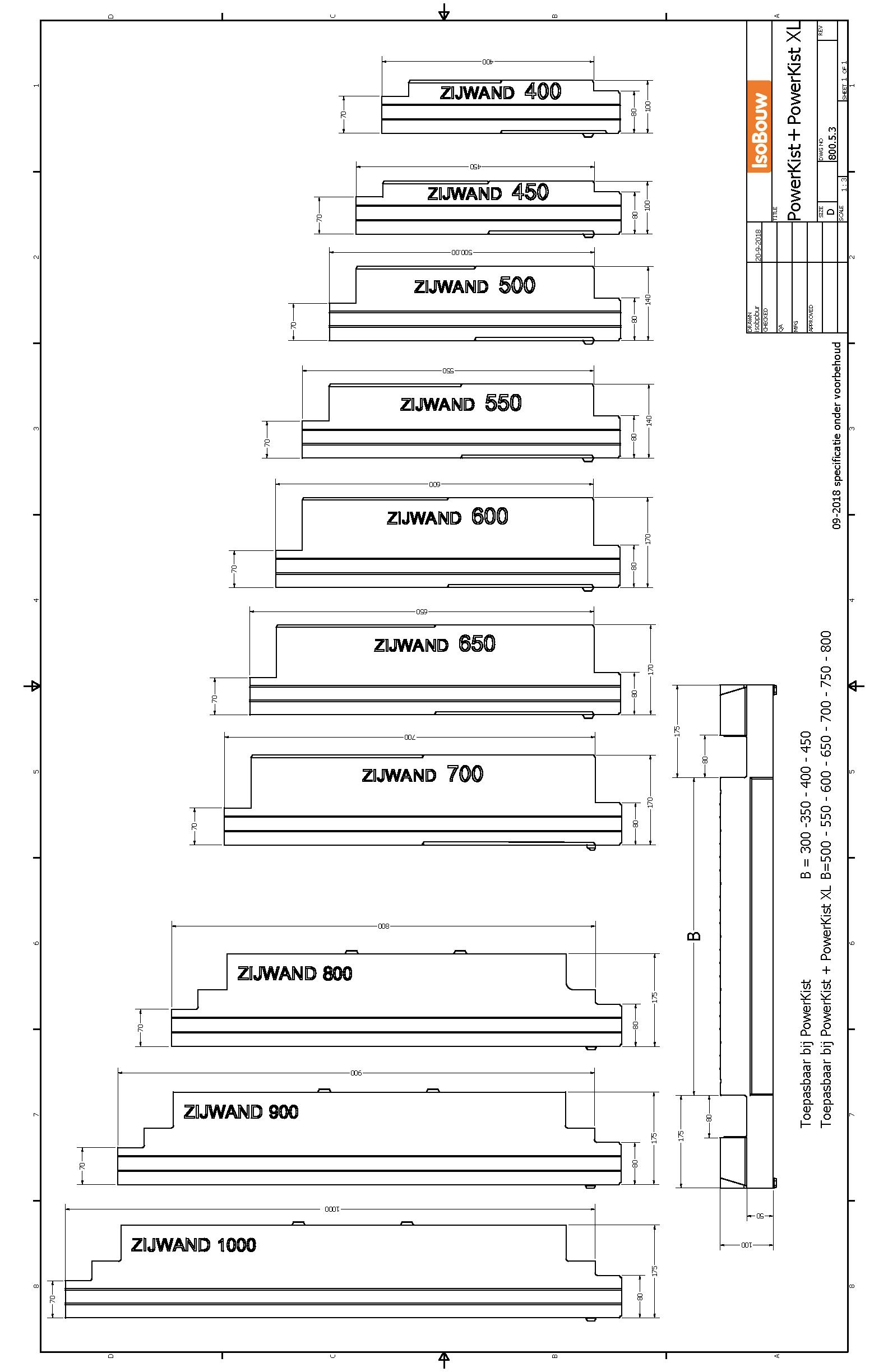

Bestekteksten en CAD (2D/3D/BIM-producttekeningen)

Met behulp van onderstaande 2D/3D/BIM-Bestekservice kun je aan de hand van het volgen van keuzecriteria het gewenst producttype genereren. Je kunt vervolgens kiezen voor:

• De bestektekst (in stabu- en neutraal formaat)
• 2D/3D Autodesk AutoCAD (dwg).
• 3D ARKEY / Adomi met ASD (dhg).
• 2D/3D Drawing Exchange Format (dxf).
• 3D Autodesk Revit (model family).
• 3D BIM IFC-formaat (ifc).
